Указатели уровня AVANTEK BMLI

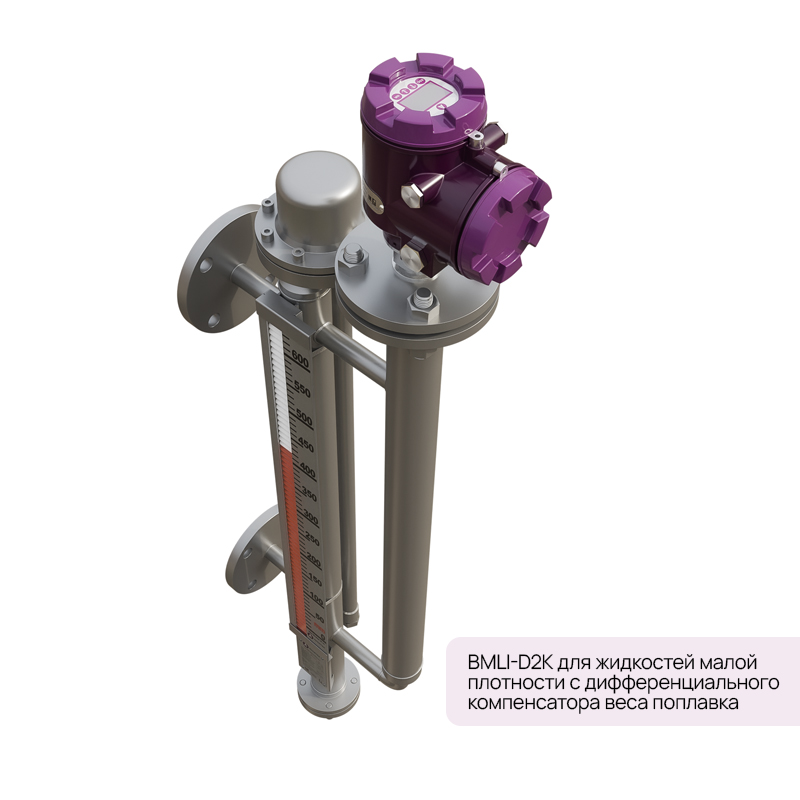

Байпасный магнитный указатель уровня AVANTEK BMLI предназначен для непрерывного измерения и контроля уровня жидкостей в промышленных резервуарах и ёмкостях. Устройство обеспечивает визуальную индикацию уровня жидкостей, включая жидкости с низкой плотностью, склонные к полимеризации, а также сжиженные газы.

Конструкция прибора включает выносную байпасную камеру и магнитную систему, состоящую из индикаторной шкалы и поплавка. Такое исполнение позволяет получать точные и стабильные показания уровня жидкости даже в сложных условиях эксплуатации.

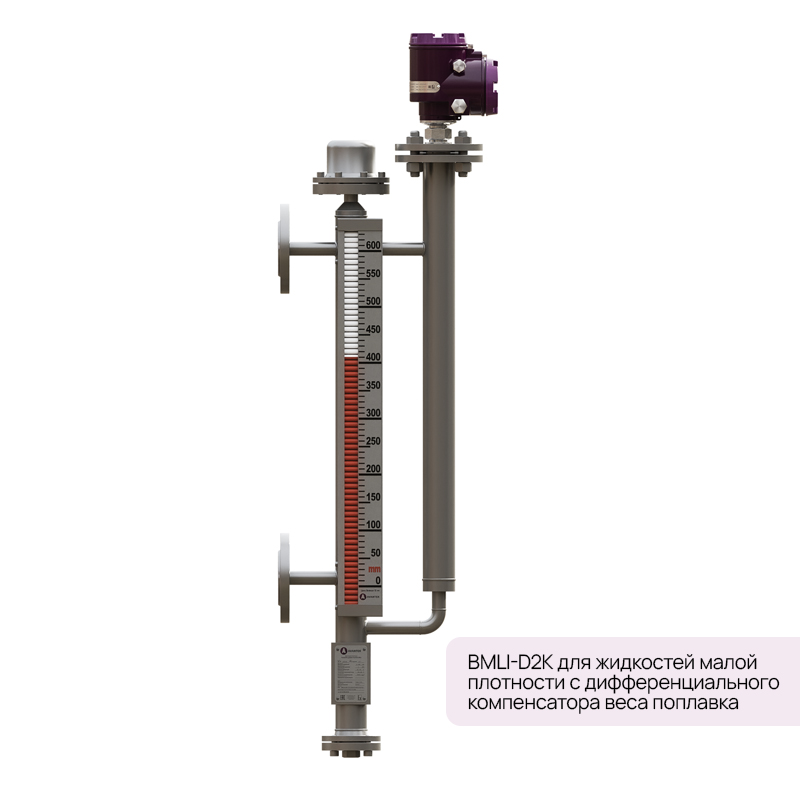

Измеряемые среды: жидкости, жидкости малой плотности, жидкости, склонные к полимеризации, сжиженные газы.

Получить консультацию Скачать опросный лист

01.Принцип действия

Принцип работы AVANTEK BMLI основан на законе о сообщающихся сосудах. Уровень жидкости в выносной камере соответствует уровню жидкости внутри емкости. Внутри камеры BMLI находится поплавок со специальным магнитом. Плавучесть поплавка рассчитана таким образом, чтобы расположение магнита всегда совпадал с уровнем жидкости внутри камеры. При выполнении сливо-наливных операций в емкости изменяется и уровень жидкости в камере BMLI, в свою очередь поплавок перемещается вверх или вниз по камере. При этом магнитное поле поплавка действует на двухцветные ролики (флажки), находящиеся в индикаторной шкале снаружи камеры BMLI. По мере перемещения поплавка, под действием магнитных сил, ролики (флажки) поворачиваются вокруг своей оси и изменяют цвет, тем самым визуализируя уровень жидкости в емкости в настоящий момент времени.

02.Технические
характеристики

AVANTEK BMLI

Диапазон измерений

До 12 м

Материалы

Конструкционные стали

Температура процесса

От -196 до +400 °С

Давление процесса

До 20 МПа

Взрывозащита

II Gb

03.Преимущества

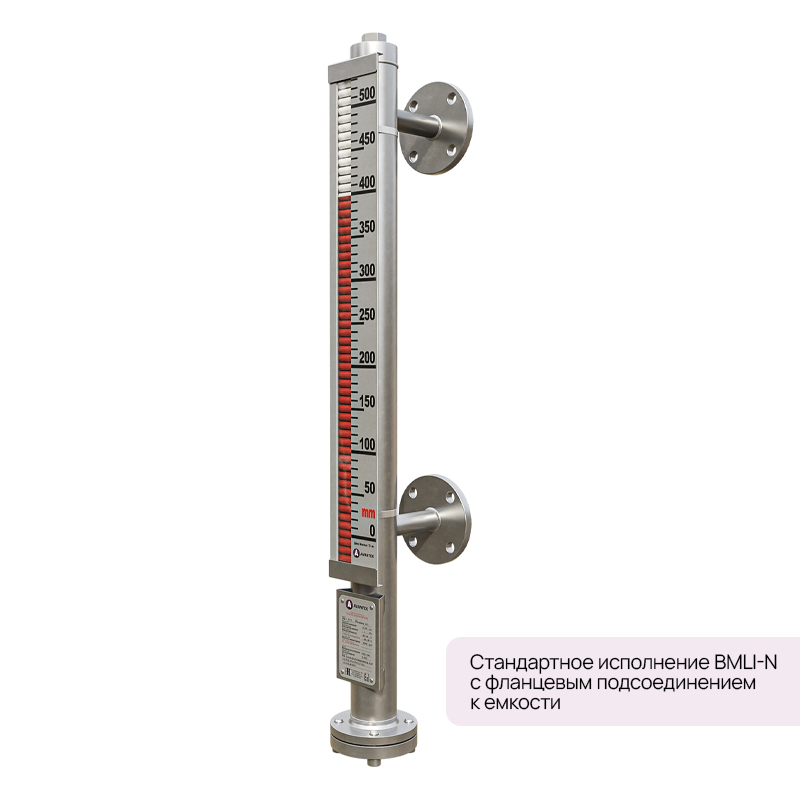

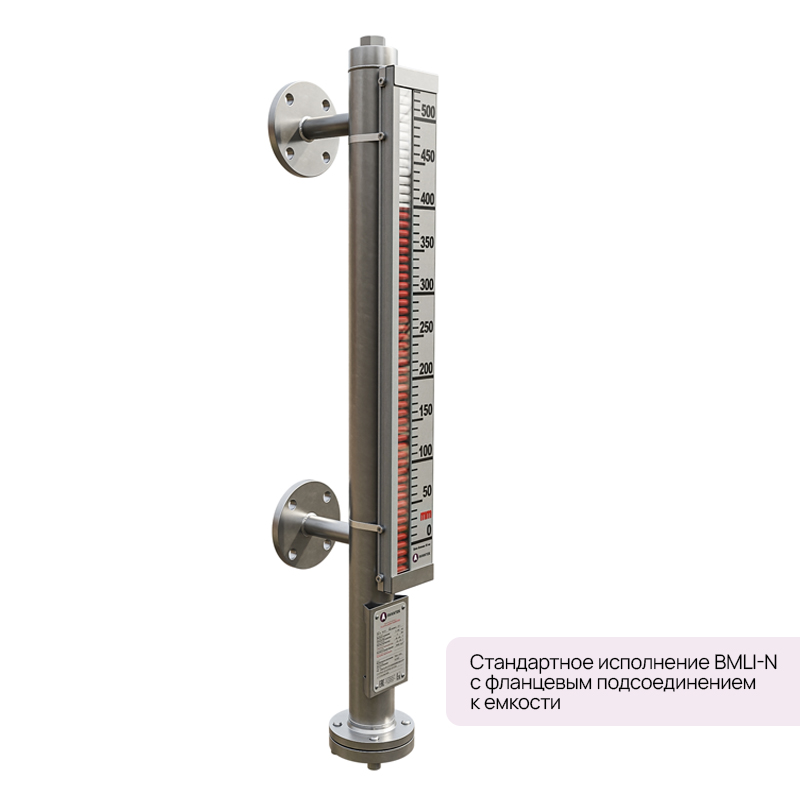

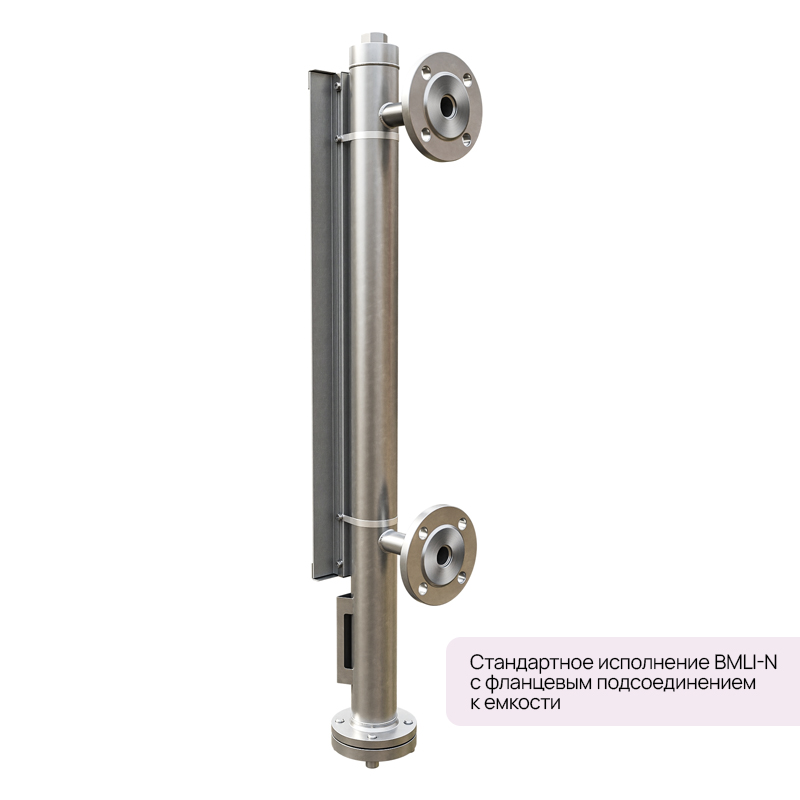

AVANTEK BMLI для присоединения выносной камеры к емкости может быть с различными конструктивными элементами: патрубки с наружной или внутренней резьбой, патрубки с разделкой кромки под приварку, фланцы по любым российским или зарубежным стандартам, быстроразъемные соединения.

В зависимости от типа исполнения присоединений, рабочего давления и измеряемых сред изделия выпускаются различных моделей и модификаций. Возможно изготовление составной камеры под заданную длину.

Герметичная конструкция исключает опасность выброса технологической жидкости в окружающую среду.

Визуальное наблюдение за уровнем удаленно, в том числе контроль уровня бесцветных жидкостей.

Надежная конструкция, проектирование с учетом требований проекта и монтажа, разнообразные исполнения.

Расширенный функционал для сложных применений:

При необходимости поддержания температуры рабочей среды на определенном уровне, доступна комплектация с термоизоляцией и различными системами обогрева.
Исполнения на высокие давления с подсоединениями по ГОСТ и EN до 25 МПа; по ANSI до class 2500.
Специальное исполнение основных элементов конструкции указателя уровня из термопластичных полимеров для особо коррозионных сред.

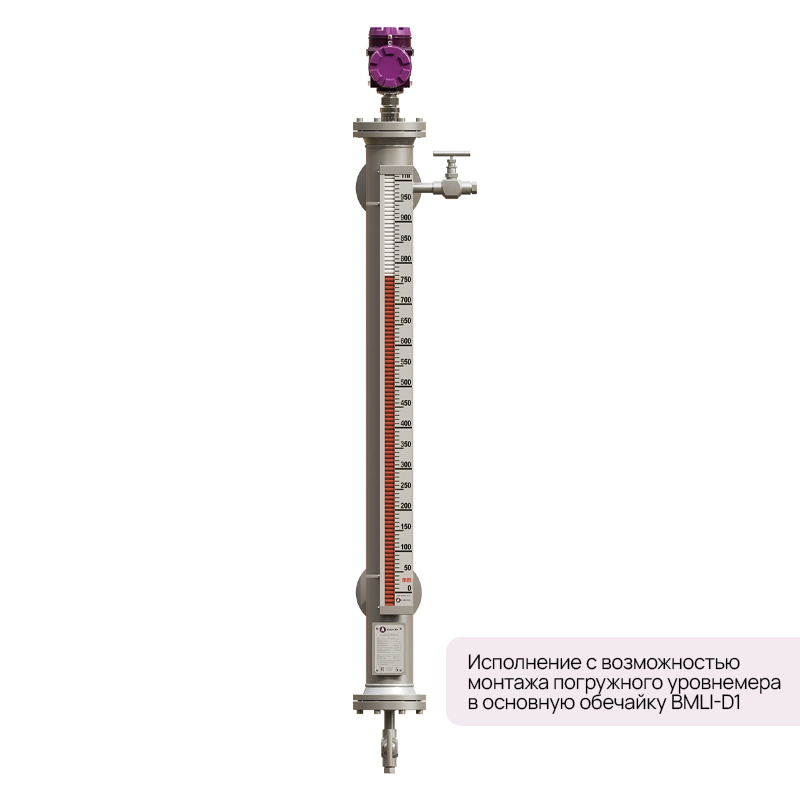

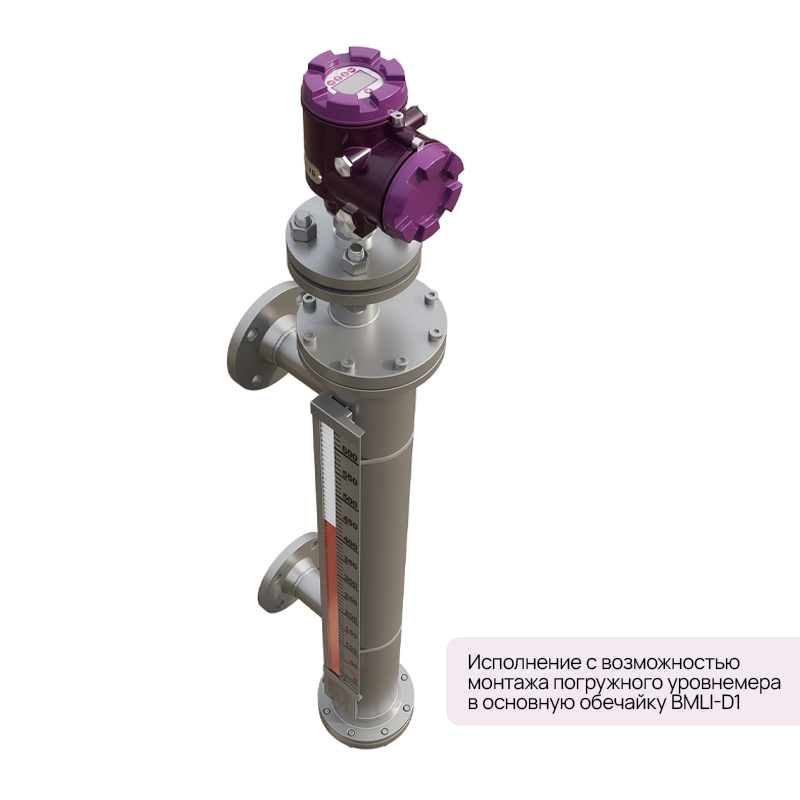

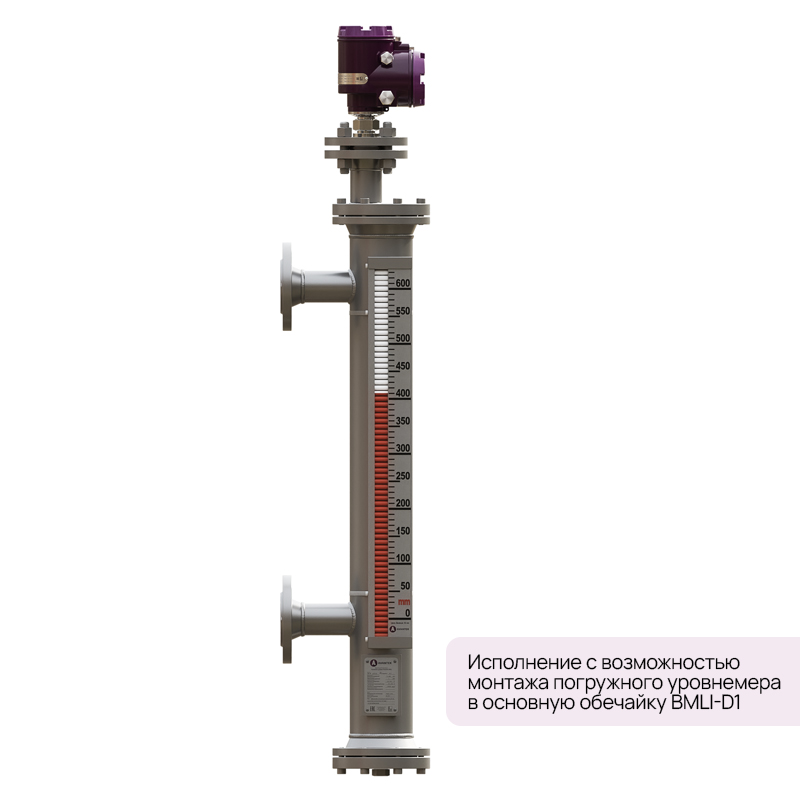

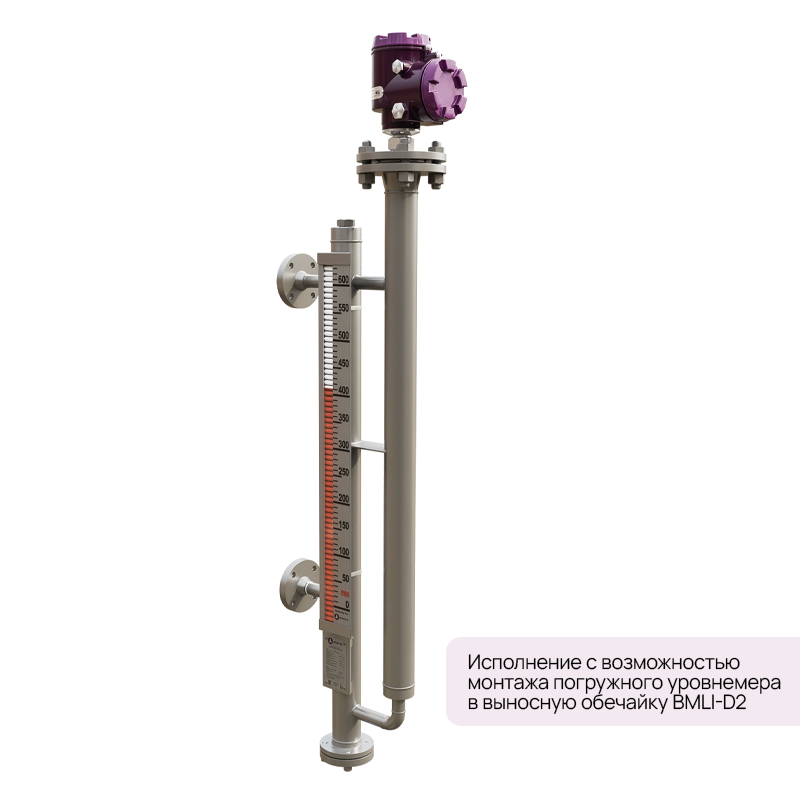

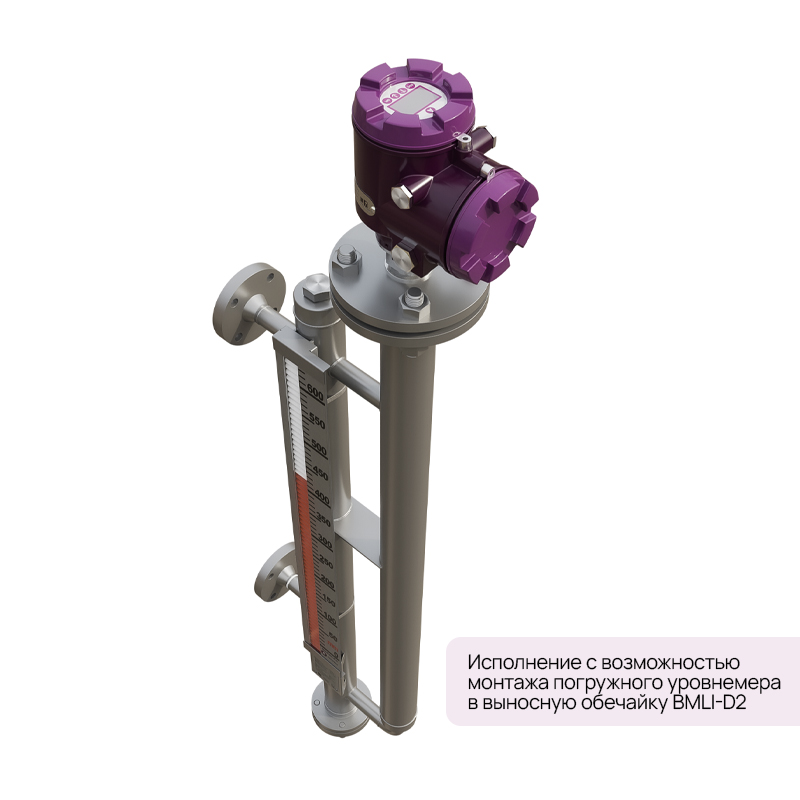

Для преобразования показаний уровня в электронный выходной сигнал байпасный указатель уровня можно оснастить погружным уровнемером в основную камеру или дополнительную.

Дополнительная комплектация:

Термочехлы и термокожухи;
Уровнемеры и сигнализаторы уровня различного типа;
Запорная арматура: краны, вентили, клапаны, задвижки и т.д.;
Комплекты ответных фланцев и монтажных частей (КОФ/КМЧ).

04.Сертификаты

ТР ТС 012 магнитных указателей уровня

ТР ТС 010 магнитных указателей уровня

ТР ТС 032 магнитных указателей уровня

05.Сервис

Гарантийное обслуживание

Наша компания готова обеспечить гарантийное обслуживание поставленного оборудования и ремонт, в случае необходимости. В случае выхода оборудования из строя по причине заводского дефекта или ненадлежащего качества материалов, мы обязуемся произвести бесплатный для клиента ремонт или замену прибора в рамках гарантийного срока.

Задать вопрос

Техническое обслуживание

Диагностика. По прибытии оборудования наши специалисты проводят тщательную диагностику для определения причины неисправности.
Ремонт. В случае выявления заводского дефекта или неисправности, мы выполняем все необходимые ремонтные работы. Используются только оригинальные запчасти, что гарантирует качество и долговечность.
Проверка. После завершения ремонта оборудование проходит тщательное тестирование для подтверждения его полной работоспособности.

Примечание: Мы просим Вас произвести тщательную очистку оборудования от следов рабочей среды перед отправкой, чтобы обезопасить наш персонал от возможных последствий при соприкосновении с агрессивными, едкими или опасными веществами!

Задать вопрос

06.Примеры применения

Визуальный контроль уровня нефтепродуктов в резервуарах для хранения.
Применяется в различных нефтеналивных терминалах, а также при производстве нефтепродуктов. Обеспечивает удобство визуального контроля уровня жидкостей.

Отрасли: хранение нефтепродуктов
Контролируемые среды: нефтепродукты.
Температура измеряемой среды: -40…+40°С
Давление: атмосферное

Контроль уровня воды в паровых котлах.
Предприятиям теплоэнергетического сектора, а так же заводам с собственными котельными, необходимо контролирование уровня воды в системах автоматизации паровых котлов. Как правило, указатели устанавливаются не только на расширительный бак для котловой воды, но и непосредственно на сам барабан котла.

Отрасли: теплоэнергетика, котельные
Контролируемые среды: вода
Температура измеряемой среды: до +400 °С
Давление: до 20 МПа
