Микроимпульсные уровнемеры AVANTEK 7100

Измеряемые среды: жидкости, сжиженные углеводородные газы, сыпучие и гранулированные продукты.

Микроимпульсный уровнемер AVANTEK 7100 — это современное решение для точного измерения уровня жидкостей и сыпучих материалов в малых и узких резервуарах. Благодаря возможности использования нескольких типов зондов, прибор подходит для различных промышленных задач, обеспечивая высокую точность и надёжность измерений даже в сложных условиях эксплуатации.

Получить консультацию Скачать опросный лист

01.Принцип действия

Микроволновые импульсы генерируются внутри электронного блока прибора и направляются вдоль тросового или стержневого зонда, находящегося в жидкой или сыпучей среде измерения, от которой происходит их обратное отражение. В зависимости от заданной высоты резервуара, времени распространения и возврата импульса, прибор рассчитывает дистанцию до поверхности среды и определяет уровень заполнения ёмкости.

02.Технические
характеристики

AVANTEK 7100

Диапазон измерений

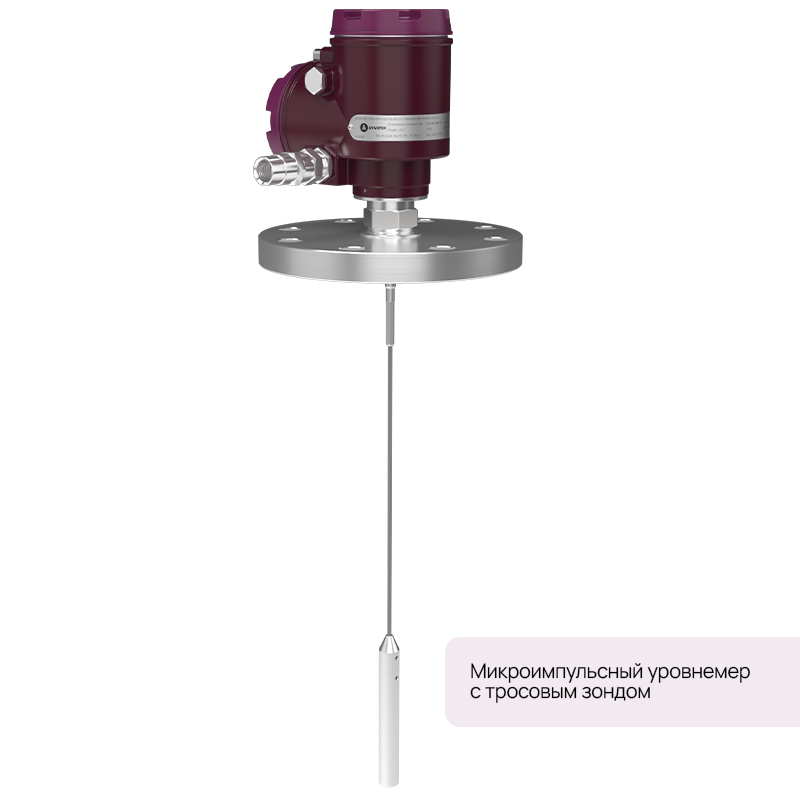

До 30 метров – для тросового зонда;

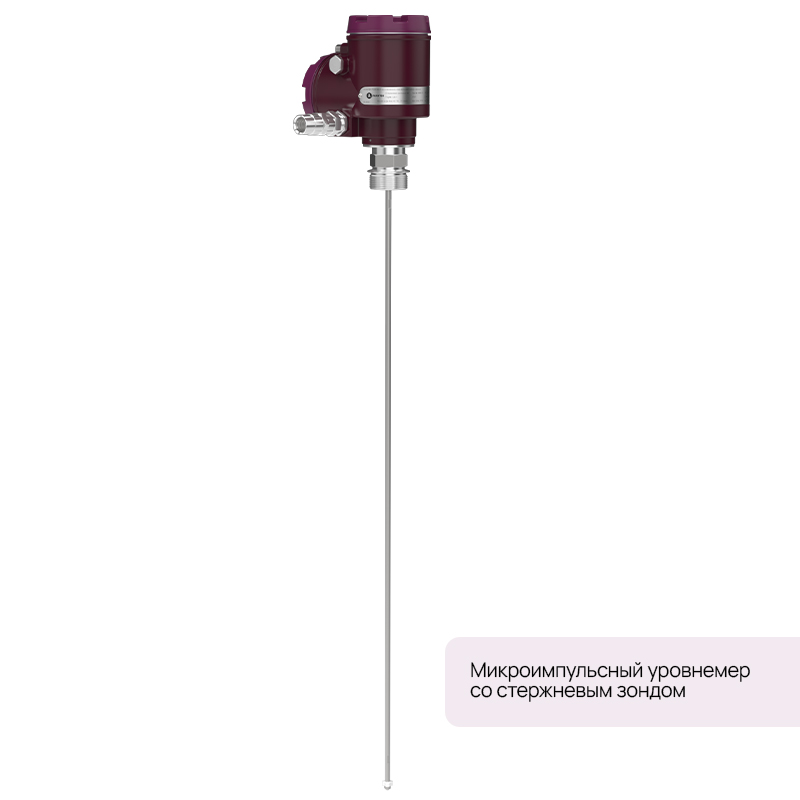

До 6 метров – для стержневого зонда;

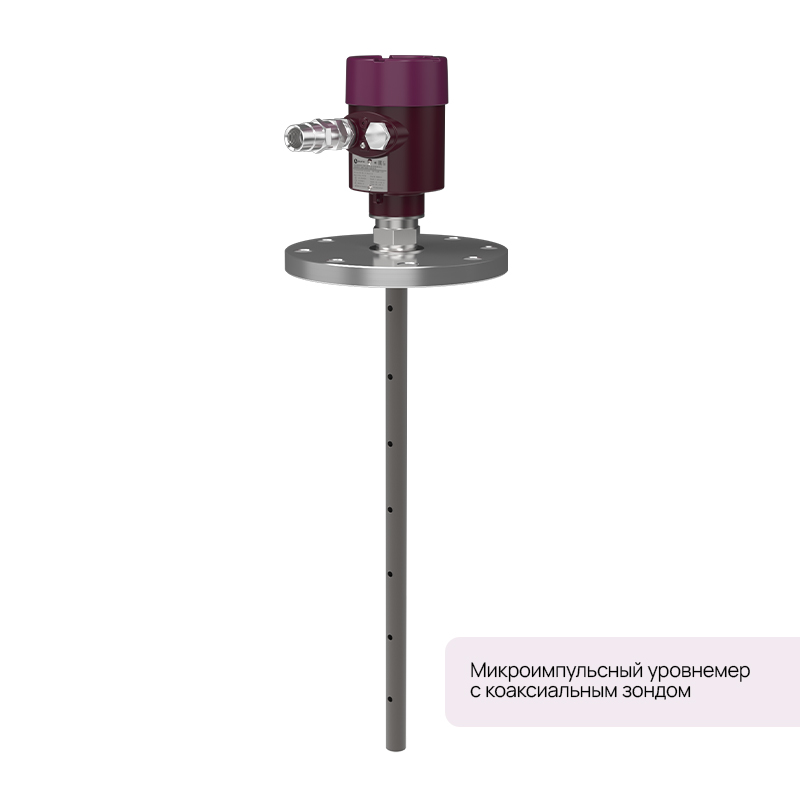

До 4 метров – для коаксиального зонда

Точность измерения

±3 мм; ±5 мм; ±10 мм

Присоединение

Резьбы от G3/4’’, NPT3/4’’; фланцы от DN25, 1’’ любых стандартов

Температура процесса

От -196 до +450 °C

Давление процесса

От -0,1 до 42,2 МПа

Выходные сигналы

4-20 мА

4-20 мА + HART (версия 5 или 7)

4-20 мА + RS-485 (Modbus RTU)

Взрывозащита

Ex d ia

Ex ia

Ex tb

Межповерочный интервал

1 год; 3 года; 5 лет

03.Преимущества

Микроимпульсные уровнемеры AVANTEK 7100 обеспечивают высокую точность и стабильность измерений даже в условиях наличия пара, пыли, пены. В случаях, изменяющихся плотности, температуры и давления, а также повышенного шума. На результаты измерений не влияют наросты/налипания на зонде или стенках резервуара.

Контактный метод измерения делает отражение сигнала более надежным, что позволяет избежать потери волны.

Микроимпульсные уровнемеры для измерения уровня сыпучих сред с уникальной конструкцией сенсора выдерживают большие значения тягового усилия и снижают риск падения зонда в ёмкость.

Расширенный функционал для сложных применений:

Возможность измерения границы раздела двух жидкостей;
Специальное покрытие зонда (PFA/FEP/PTFE) для работы в агрессивных средах;
Точность измерения до ±2 мм;
Возможность калибровки по месту, до 20 точек калибровки по всему диапазону измерений.
Возможность поверки приборов на месте эксплуатации;
Наличие комбинированного исполнения взрывозащиты 1Ex db ia [ia Ga] IIC T6...Т1 Gb X;
Комплексная настройка приборов с использованием HART-протокола

Дополнительная комплектация уровнемеров:

Термочехлы и термошкафы;
Запасные дисплейные модули;
Выносные блоки индикации;
Барьеры искрозащиты;
HART-модемы;
Комплекты ответных фланцев и монтажных частей.

04.Сертификаты

Методика поверки микроимпульсных уровнемеров

ТР ТС 020 микроимпульсных уровнемеров

ТР ТС 012 микроимпульсных уровнемеров

Описание типа микроимпульсных уровнемеров

05.Сервис

Гарантийное обслуживание

Наша компания готова обеспечить гарантийное обслуживание поставленного оборудования и ремонт, в случае необходимости. В случае выхода оборудования из строя по причине заводского дефекта или ненадлежащего качества материалов, мы обязуемся произвести бесплатный для клиента ремонт или замену прибора в рамках гарантийного срока.

Задать вопрос

Техническое обслуживание

Диагностика. По прибытии оборудования наши специалисты проводят тщательную диагностику для определения причины неисправности.
Ремонт. В случае выявления заводского дефекта или неисправности, мы выполняем все необходимые ремонтные работы. Используются только оригинальные запчасти, что гарантирует качество и долговечность.
Проверка. После завершения ремонта оборудование проходит тщательное тестирование для подтверждения его полной работоспособности.

Примечание: Мы просим Вас произвести тщательную очистку оборудования от следов рабочей среды перед отправкой, чтобы обезопасить наш персонал от возможных последствий при соприкосновении с агрессивными, едкими или опасными веществами!

Задать вопрос

06.Примеры применения

Измерение уровня раздела сред в РВС.
Нефтедобывающим организациям требуется измерение уровня пластовой воды и при этом измерение верхнего уровня нефтепродуктов.

Отрасли: хранение нефтедобыча
Контролируемые среды: нефтепродукты, водонефтяная эмульсия, вода
Температура измеряемой среды: -55…+50 °С
Давление: атмосферное

Контроль уровня битума в резервуаре.
Предприятиям, специализирующимся на производстве битума, необходимо измерение его уровня. Усложняют задачу повышенная вязкость продукта и достаточно высокие температуры.

Отрасли: нефтепереработка
Контролируемые среды: битум
Температура измеряемой среды: до +250 °С
Давление: 6 МПа
