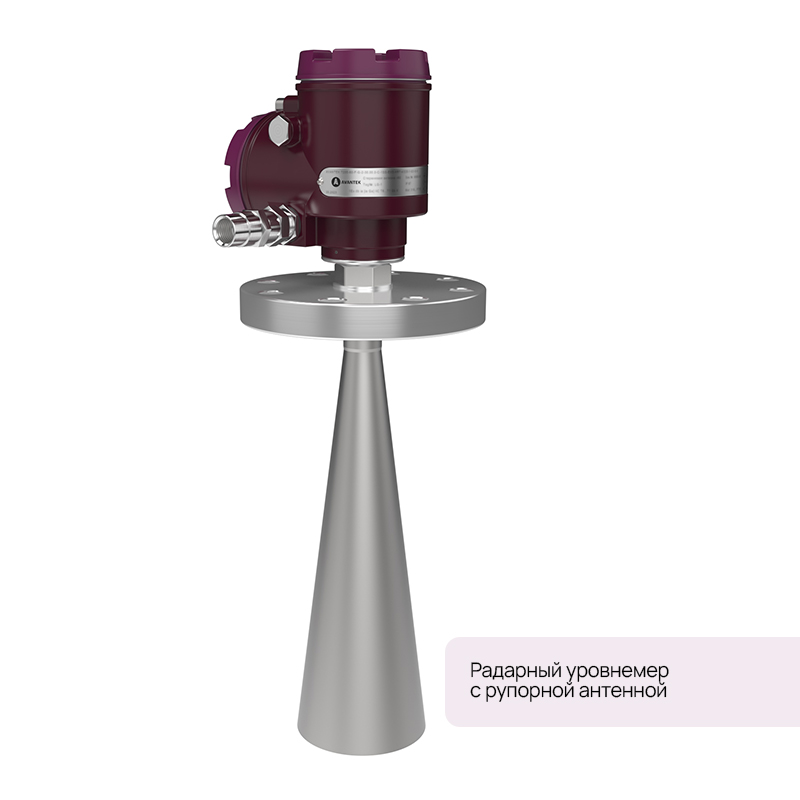

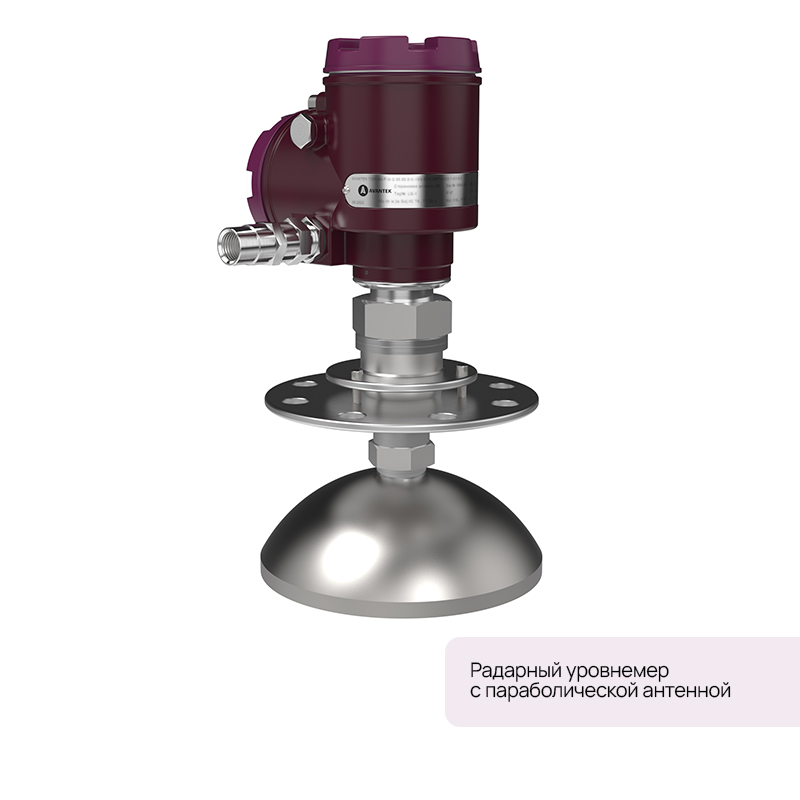

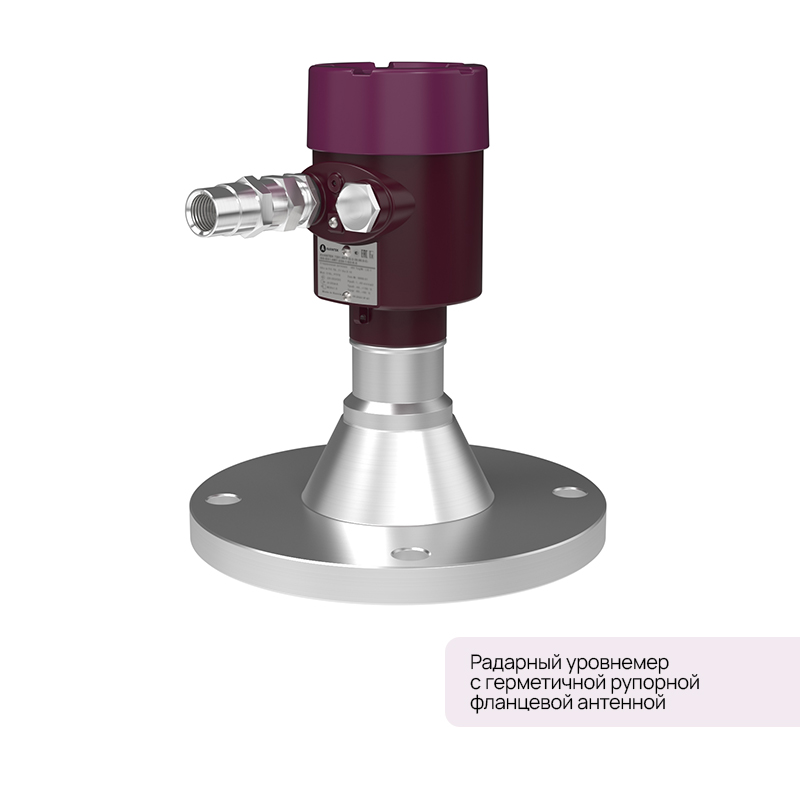

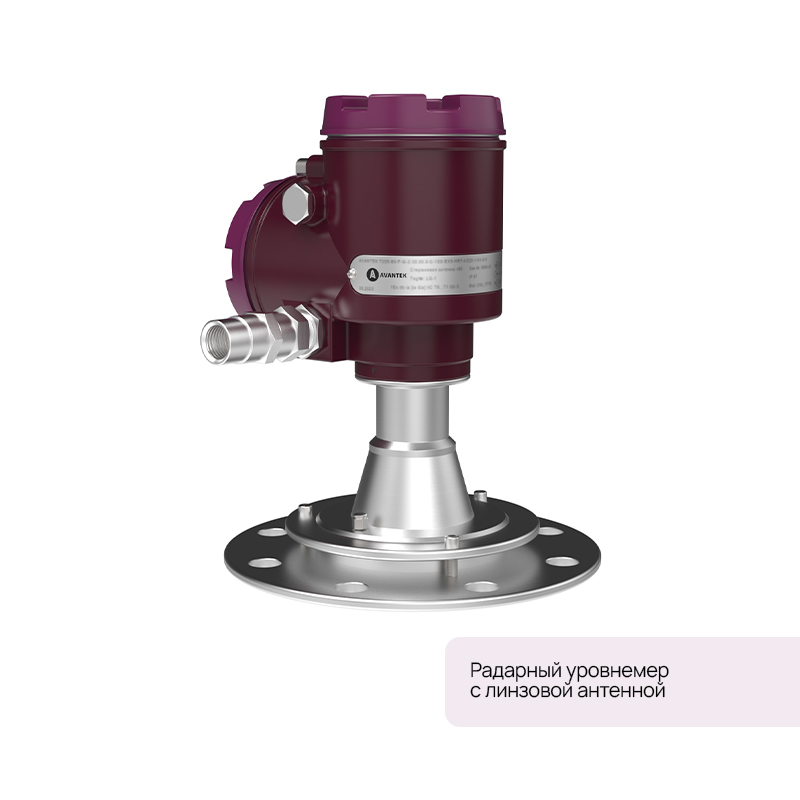

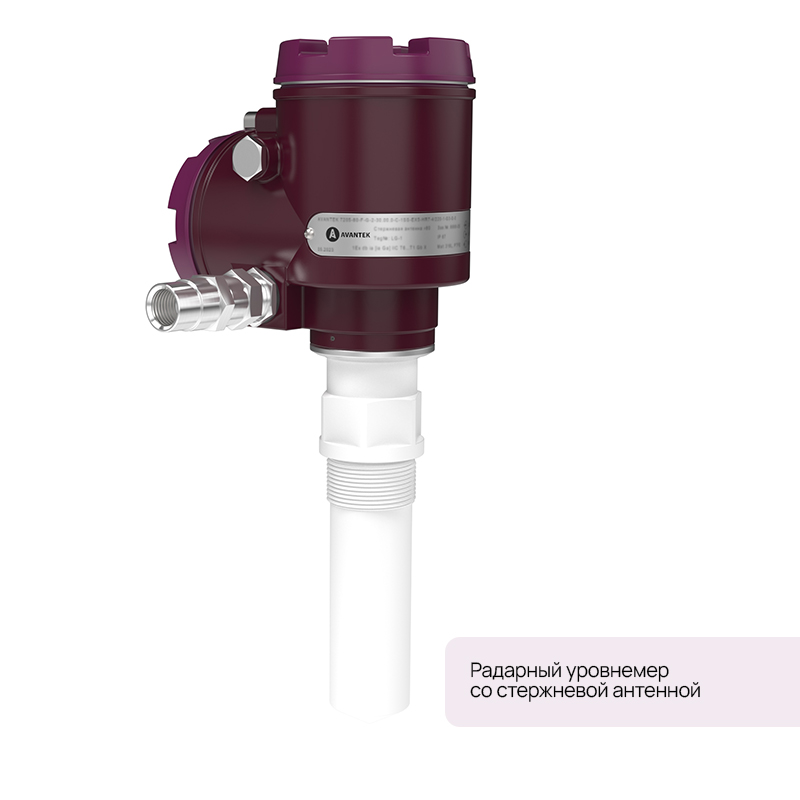

Радарные уровнемеры AVANTEK 7200

Измеряемые среды: жидкости, сжиженные углеводородные газы, сыпучие и гранулированные продукты.

AVANTEK 7200 – бесконтактный радарный уровнемер, предназначенный для точного измерения уровня в резервуарах с внутренними конструкциями (лестницы, мешалки и другие элементы). Прибор обеспечивает стабильные показания, независимо от изменений температуры, давления, плотности, диэлектрической проницаемости и вязкости среды.

Получить консультацию Скачать опросный лист

01.Принцип действия

Принцип действия уровнемеров основан на излучении и приеме отраженного от измеряемой среды радиоволнового сигнала. Уровнемер непрерывно формирует микроволновый сигнал в направлении к поверхности измеряемой среды и принимает отраженный от неё сигнал антенной в пределах измерительного луча. Временной интервал между передачей и приемом сигналов прямо пропорционален расстоянию от антенны до поверхности исследуемой среды.

02.Технические
характеристики

AVANTEK 7200

Диапазон измерений

До 100 метров

Точность измерения

±2 мм; ±3 мм; ±5 мм; ±10 мм

Присоединение

Резьбы от G1-1/2’’, NPT1-1/2’’; фланцы от DN50, 2’’ любых стандартов

Температура процесса

От -200 до +450 °C

Выходные сигналы

Транзисторный выход PNP

Двухпроводный постоянного тока 8/16 мА (или 4/20 мА)

Расширенная версия Двухпроводный переменного тока

Релейный выход по запросу

Взрывозащита

Ex d ia

Ex ia

Ex d

Ex tb

Межповерочный интервал

1 год; 3 года; 5 лет

03.Преимущества

Радарный уровнемер AVANTEK 7200 может применяться как в открытых, так и в закрытых емкостях и хорошо подходит для сложных применений, где может наблюдаться наличие пены, пыли, конденсата, высокие температуры и давление. Ввод приборов в эксплуатацию может осуществляться без предварительного опустошения или наполнения резервуара, что существенно помогает сэкономить время.

Наличие исполнений с минимальным углом раскрытия луча позволяют производить монтаж в высоких патрубках без риска потери сигнала.

Возможность подбора оптимальной частоты излучения сигнала позволяет решать широкий спектр задач

Расширенный функционал для сложных применений:

Точность измерения до ±1 мм;
Возможность калибровки по месту, до 20 точек калибровки по всему диапазону измерений;
Уникальное исполнение антенны для температуры процесса до +450°C;
От -0,1 до 6,3 МПа, расширенный диапазон по запросу;
Возможность поверки приборов на месте эксплуатации;
Наличие комбинированного исполнения взрывозащиты 1Ex db ia [ia Ga] IIC T6...Т1 Gb X;
Комплексная настройка приборов с использованием HART-протокола

Дополнительная комплектация уровнемеров:

Термочехлы и термошкафы;
Запасные дисплейные модули;
Выносные блоки индикации;
Барьеры искрозащиты;
HART-модемы;
Комплекты ответных фланцев и монтажных частей.

04.Сертификаты

Методика поверки радарных уровнемеров

ТР ТС 012 радарных уровнемеров

ТР ТС 020 радарных уровнемеров

Описание типа радарных уровнемеров

05.Сервис

Гарантийное обслуживание

Наша компания готова обеспечить гарантийное обслуживание поставленного оборудования и ремонт, в случае необходимости. В случае выхода оборудования из строя по причине заводского дефекта или ненадлежащего качества материалов, мы обязуемся произвести бесплатный для клиента ремонт или замену прибора в рамках гарантийного срока.

Задать вопрос

Техническое обслуживание

Диагностика. По прибытии оборудования наши специалисты проводят тщательную диагностику для определения причины неисправности.
Ремонт. В случае выявления заводского дефекта или неисправности, мы выполняем все необходимые ремонтные работы. Используются только оригинальные запчасти, что гарантирует качество и долговечность.
Проверка. После завершения ремонта оборудование проходит тщательное тестирование для подтверждения его полной работоспособности.

Примечание: Мы просим Вас произвести тщательную очистку оборудования от следов рабочей среды перед отправкой, чтобы обезопасить наш персонал от возможных последствий при соприкосновении с агрессивными, едкими или опасными веществами!

Задать вопрос

06.Примеры применения

Бесконтактное измерение уровня турбинного масла в напорном баке.
Химическим производствам, предприятиям по выпуску минеральных удобрений требуется измерение уровня турбинного масла с содержанием азотоводородной смеси.

Отрасли: химическая промышленность
Контролируемые среды: турбинное масло, азотоводородная смесь
Температура измеряемой среды: +50 °С
Давление: 4 МПа

Бесконтактное измерение уровня цемента в силосе.
На заводах по производству цемента требуется постоянное измерение уровня в силосах. Условия измерения осложнены наличием большого количества пыли, что требует применения продувочной системы.

Отрасли: цементная промышленность
Контролируемые среды: цемент
Температура измеряемой среды: -40…+40 °С
Давление: атмосферное
